מיכלי התפשטות והגנה מפני הלם מים – רכיבים קריטיים של מערכות חימום

מערכות מים סגורות דורשות הגנה – והפתרון הוא מיכל התפשטות

במערכות מים סגורות, בין אם מדובר במערכת חימום תעשייתית, מערכת חימום תת רצפתי או מערכת אינסטלציה מתקדמת – קיימת סכנה ממשית לעלייה פתאומית בלחץ. תופעה זו, הידועה כ"הלם מים", עלולה לגרום נזק רב לרכיבי המערכת. הפתרון היעיל ביותר לכך הוא מיכל התפשטות מתאים, הפועל באמצעות דיאפרגמת מיכל לחץ ומספק הגנה קריטית. במאמר זה נבין מהו הלם מים, כיצד פועל מיכל התפשטות, אילו סוגים קיימים ואיך לבחור נכון.

מהו הלם מים – הגדרה והשפעות

הלם מים (Water Hammer) הוא מצב שבו זרימת מים נעצרת בפתאומיות – לדוגמה, בעת סגירת ברז או הפסקת פעולת משאבה – וכתוצאה מכך נוצר גל לחץ מהיר וחזק בצנרת. הלם מים עלול לגרום ל:

• רעשים חזקים מהצנרת

• התרופפות חיבורים

• נזק למשאבות, ברזים ושסתומים

• נזילות ואף פיצוצי צנרת


תופעה זו שכיחה במיוחד במערכות חימום סגורות בהן אין למים לאן להתפשט, מה שמחייב פתרון ייעודי כמו מיכל לחץ עם דיאפרגמה פנימית.

איך מיכל התפשטות מונע הלם? עקרון הפעולה

מיכל התפשטות מתאים מונע עליות לחץ מהירות ומפחית את הסיכון להלם מים.
הפעולה מתבססת על דיאפרגמה (קרום גומי גמיש) המחלקת את המיכל לשני חלקים:

• צד אחד מלא בגז (לרוב חנקן או אוויר בלחץ)

• צד שני אליו זורמים המים בעת עלייה בלחץ


כאשר לחץ המים עולה, המים דוחפים את הדיאפרגמה ודוחסים את הגז – כך שהמיכל סופג את עודף הנפח ומפחית את הלחץ. פעולה זו מבטיחה יציבות, מאריכה את חיי הצנרת והרכיבים, ומונעת נזק.

סוגי מיכלים – דיאפרגמה, נפחים, לחצי עבודה

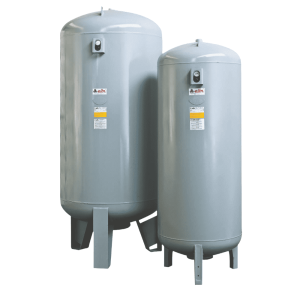

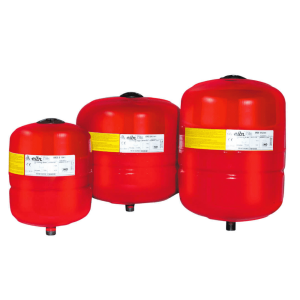

בחברת א.ש.ל תמצאו מגוון רחב של מיכלי לחץ בגדלים שונים – מ־8 ועד 500 ליטר – המיועדים לעבודה בלחצים של עד 10 אטמוספרות.

למידע נוסף והורדת קטלוג:
🔗 צפו במיכלי הלחץ באתר >>

מאפיינים עיקריים:

• דיאפרגמה פנימית מופרדת בין מים לגז – לפעולה יציבה ומבוקרת

• שסתום בדיקה להתאמת לחץ הגז

• התאמה למערכות חימום ואינסטלציה ביתיות ותעשייתיות


בחירה נכונה בהתאם למערכת

בעת תכנון מערכת חימום או אינסטלציה חשוב לבחור מיכל התפשטות בהתאם:

• נפח המים הכולל במערכת

• טווחי הטמפרטורות הצפויים

• לחץ עבודה נדרש

• סוג החימום – סולארי, גז, משאבת חום, תעשייתי וכו'


צוות א.ש.ל מציע ייעוץ טכני לבחירה מדויקת של המיכל הנכון לכל מערכת. למערכות גדולות – כמו במבנים מוסדיים או חימום תעשייתי – נדרש לרוב מיכל בקיבולת גבוהה במיוחד.

🔗 למידע נוסף על פתרונות חימום תעשייתיים >>

תכנון, התקנה ותחזוקה של מיכל התפשטות

כדי שמיכל ההתפשטות יעבוד לאורך זמן בצורה בטוחה ויעילה, חשוב להקפיד על:

• התקנה על פי תקן – לרוב בצמוד לדוד או למשאבה

• בדיקת לחץ גז תקופתית – בהתאם להוראות היצרן

• החלפה בעת שחיקה או ירידת ביצועים – כל 5–7 שנים בממוצע


הקפדה על תחזוקה מונעת תקלות מערכתיות ושומרת על אורך חיים מקסימלי של כל הרכיבים.
